LABORATORIO # 3

Control de Leds con Interfaz Grafica.

1.Descripción del Laboratorio

Controlar 8 LEDs desde el Arduino, un LED encendido que se mueve en forma continua de izquierda a derecha, vía una interfaz gráfica en Processing/ControlP5 para controlar el tiempo de encendido y el tiempo de apagado.

2.Elementos Utilizados

v1 Computador

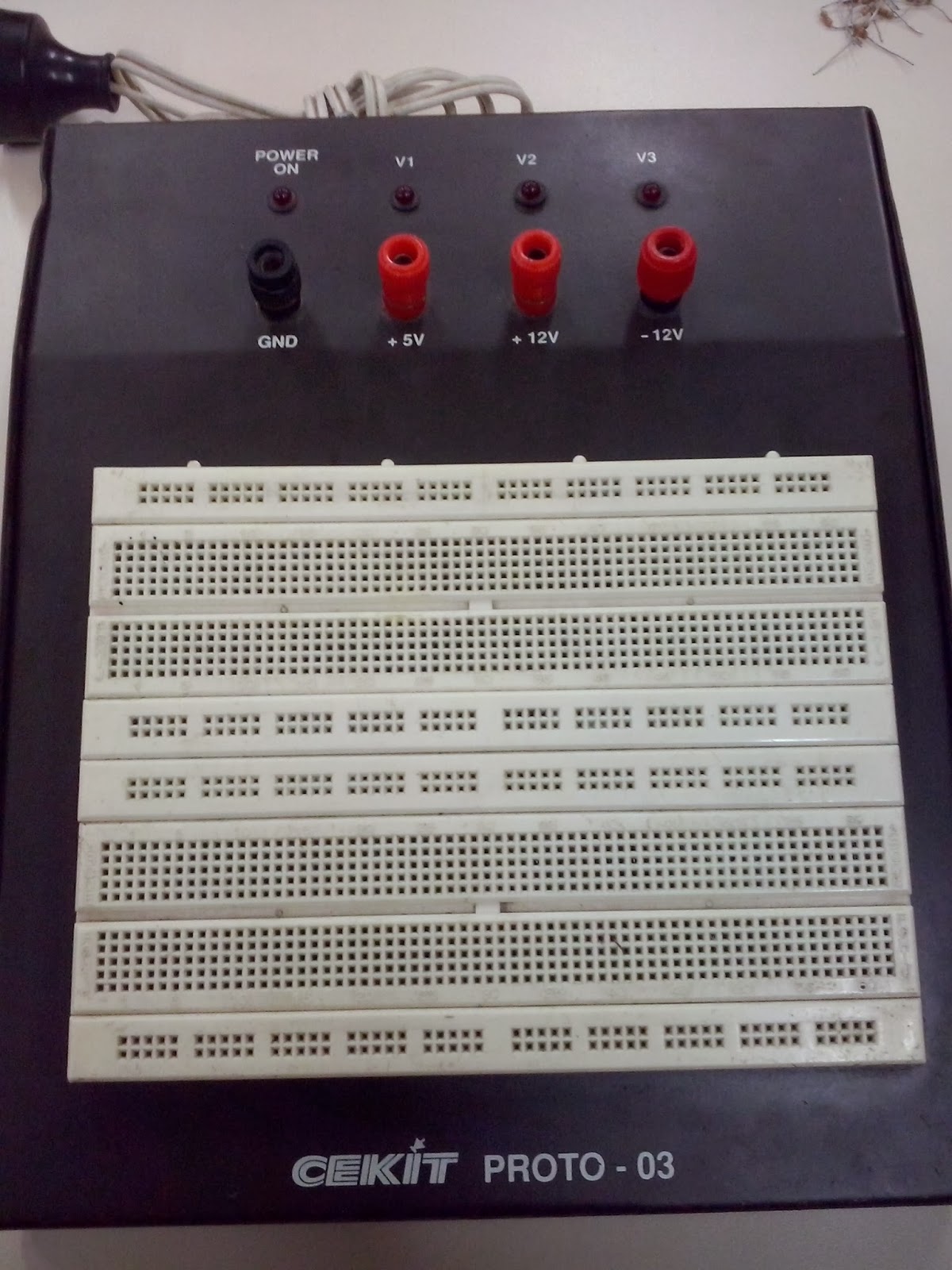

v1 Protoboard

v1 Arduino UNO

v(8)Resistencias

v (8)Leds

vAlambre

vSoftware “Arduino”

vSoftware “Fritzing”

3.Diagrama del Montaje

4.Diagrama Esquemático

5.Fotos del Montaje



6.Video del funcionamiento

7.Código Fuente Arduino

#define maxleds 8

int t1=0;

int t2=0;

int valor=0;

int led[maxleds] = {13,12,11,10,9,8,7,6};

 int i;

void setup ()

{

  Serial.begin(9600);

  for (int i=0;i<maxleds;i++)

    pinMode(led[i],OUTPUT);

}

 void loop()

{

  for (int i=0;i<=maxleds;i++)

  {

    if (Serial.available()>0)

    {

      valor = Serial.read();

      if (valor == 'O')

        t1 = Serial.parseInt();

      if (valor == 'F')

        t2 = Serial.parseInt();

    }

    prender(led[i],t1);

    apagar(led[i],t2);

}

  for (int i=maxleds-1;i>=0;i--)

  {

    if (Serial.available()>0)

    {

      valor = Serial.read();

      if (valor == 'O')

        t1 = Serial.parseInt();

      if (valor == 'F')

        t2 = Serial.parseInt();

    }

    prender(led[i],t1);

    apagar(led[i],t2);

  }

}

 void prender(int i, int t)

{

  digitalWrite(i, HIGH);

  delay(t);

}

 void apagar(int i, int t)

{

  digitalWrite(i, LOW);

  delay(t);

}

Codigo Processing

import controlP5.*;

import processing.serial.*;

ControlP5 cp5;

Slider slider1;

Slider slider2;

Serial serial;

Textlabel texto1, texto2, texto3, texto4;

Textlabel texto5, texto6;

void setup()

{

serial = new Serial(this, Serial.list()[0],9600);

String puerto = Serial.list()[0];

size(750,330);

cp5 = new ControlP5(this);

slider1 = cp5.addSlider("O",0,1000,500,40,150,300,40);

slider1.setColor(new CColor(0xFF00FF00,0xFF555555,0xFF009F00,0xFFFFFFFF,0xFFFFFFFF));

slider1.setLabelVisible(false);

slider2 = cp5.addSlider("F",0,1000,500,400,150,300,40);

slider2.setColor(new CColor(0xFF00FF00,0xFF555555,0xFF009F00,0xFFFFFFFF,0xFFFFFFFF));

slider2.setLabelVisible(false);

texto1 = cp5.addTextlabel("label")

                    .setText("LABORATORIO TRES")

                    .setPosition(210,50)

                    .setColorValue(0xffffffFF)

                    .setFont(createFont("Comic Sans MS",30))

                    ;

texto2 = cp5.addTextlabel("label1")

                    .setText("TIEMPO ENCENDIDO (ms)")

                    .setPosition(90,120)

                    .setColorValue(0xffffffFF)

                    .setFont(createFont("Comic Sans MS",15))

                    ;

texto3 = cp5.addTextlabel("label2")

                    .setText("TIEMPO APAGADO (ms)")

                    .setPosition(460,120)

                    .setColorValue(0xffffffFF)

                    .setFont(createFont("Comic Sans MS",15))

                    ;

//nombre de estudiante

texto4 = new Textlabel(cp5,"Estudiante: Lady Garay",40,230,600,200);

texto4.setFont(createFont("verdana",15));

// programa

}

void draw()

{

background(0,0,0);

 texto4.draw(this);

}

void controlEvent (ControlEvent evento)

{

String nombre = evento.getController().getName();

int valor = int(evento.getController().getValue());

serial.write(nombre + ":" + valor);

println(nombre + ":" + valor);

}
